1、凈水廠集散型自動監控系統
1.1、系統概述
q依靠現代技術手段對生產過程進行控制和管理,提高設備運行效率,節省資源是水工業技術發展的必然趨勢。隨著自動化控制技術的迅猛發展,越來越多的水廠將建立起供水設備的計算機監控系統。
q水廠自動控制的目標是最終實現水廠生產過程的無人值守。為了提高系統的可靠性,降低控制風險,水廠計算機監控系統采用“集中監控,分散控制”的控制方案,在每一生產區域設立現場控制站,完成對本區域內設備和過程的監視、操作和控制,區域則按工藝及設備分布劃分,各站之間通過可靠性高和實時性強的工業局域網絡相連,實現N:N對等通信,達到集中管理和分控制散的目的。
q監控系統采用全開放式分層分布式網絡結構,由管理層和控制層組成。管理層包括中央控制室,主要負責完成過程控制、狀態監控、數據采集、故障報警處理等功能,是計算機監控的核心部分。控制層包括濾池PLC工作站、加藥加氯PLC工作站、泵房PLC工作站,分別對廠內設備及監測點進行控制、監測、采集信號,并將有關水廠的運行情況上傳中央控制室,同時接受中控室上位機的遠程調度命令。
q可靠的控制策略，其一在控制系統的功能設計上，各現場執行機構都具有獨立的控制功能且滿足互為備用的功能。其二多種控制方式并存，操作人員可以在就地控制、遠程手動控制及遠程自動控制三種控制方式中靈活切換。當PLC處于編程狀態或出現故障時可以采用就地控制方式，以保證生產不中斷 。
1.2、系統結構圖

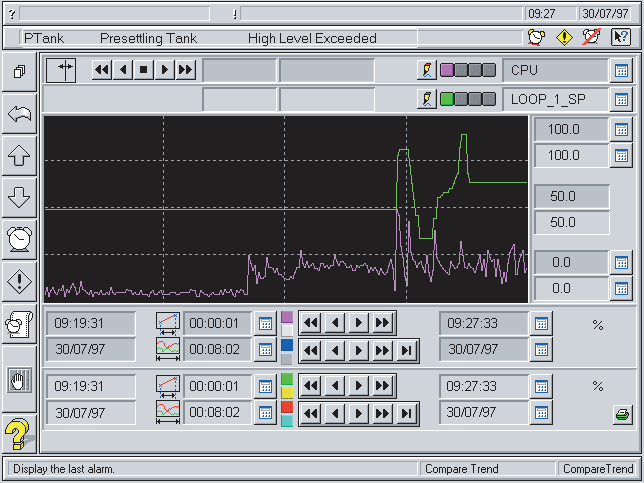

u 趨勢的數量沒有限制
u 每個頁面可以有16000個趨勢采樣歷史點
u 在1秒中內顯示任何歷史數據
u 在運行中的趨勢系統中透明觀看歸檔趨勢
u 全透明的實時/歷史數據實時趨勢變量選擇實時間隔選擇顯示模式選擇（擴展/濃縮）
u 毫秒級的分辨率簡明的趨勢繪圖無限制的趨勢變量每個頁面可顯示多個趨勢

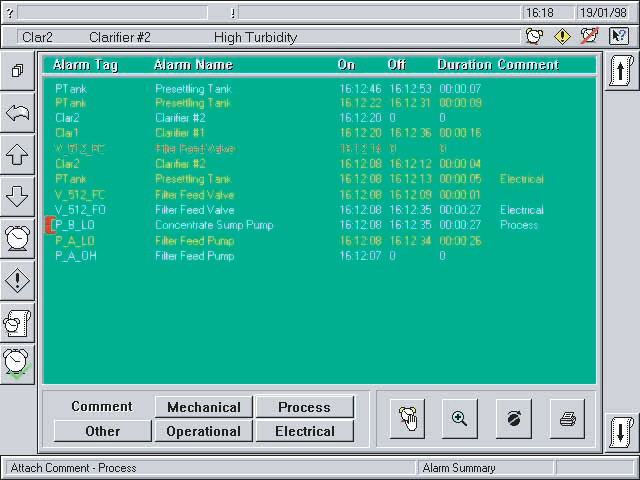

1.4、報警信息監控界面
u 報警個數沒有限制
u 集中處理報警
u 觸發點的定義和報警狀態：
u 網絡確認報警無需額外組態
u 網絡禁止報警無需額外組態
u 分類，區域和報警優先級
u 抱警延遲
u 帶時間標簽的報警1毫秒的分辨率
u 在報警信息中的包含變量數據
u 單個確認報警或成組確認報警
u 基于分類或優先級進行報警確認
