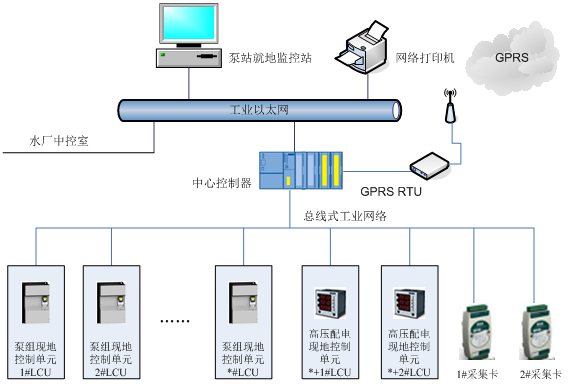

系統結構
技術特點
q數據采集：接收各現地控制單元發送的操作和事件數據，存入實時數據庫，用于畫面更新、控制調節、趨勢分析、記錄打印、操作指導及事故記錄和分析。數據采集可以周期性進行，在所有時間內，可由操作員或應用程序發命令采集任何一個現地控制單元的過程輸入信息。
q數據處理：進行數據編碼，校驗傳輸誤差及數據傳輸差錯的控制。生成各種數據庫，供顯示、刷新、打印、檢索等使用。對重要監視量如溫度進行趨勢分析，泵組流量、閘門開度等進行運行曲線顯示。
q監視：對泵站主要運行參數、事故、故障、狀變以數字、文字、圖形、表格、曲線、色彩變化、信號閃爍及不同頻率的語音報警等形式進行動態顯示。能對生產過程進行監視，監視過程中的主要操作參數變化及狀變，并在監控界面上顯示。當發生過程阻滯時，給出阻滯原因及事故處理指導性畫面供運行人員確認，將泵組等設備轉移到安全運行狀況或停機。
q控制：運行人員通過鍵盤、鼠標對被控對象進行調節和控制?？刂频闹饕獌?nèi)容包括泵站控制方式的選擇、泵組的開/停、經濟運行功能的投/切、開關的分/合、有載分接開關的升/降、閘門的啟/閉、公用設備的操作、各種整定值和限值的設定等。
q經濟運行：根據水廠控制系統水泵功率的實際組成進行級配，同時采用輪休機制對泵的運行進行監管，采用先運行先停運的先進先出原則。
應用案例
圖：泵房自控
